Генерируемая частота и скважность выставляются с помощью перемычек, расположенных на обеих сторонах платы, и определяющих множители частоты или скважности.
Частота (f)
Пример
Для формирования на выходе сигнала с частотой 1,5 кГц необходимо разорвать следующие перемычки:
3, 5 (со стороны А) и В – множители ×3 ×5 ×100
f = 1Гц ×3 ×5 ×100 = 1Гц×3×5×100 = 1,5 кГц

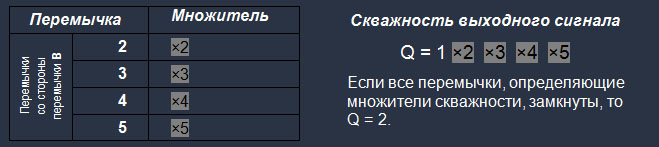

Скважность (Q)
Максимальная скважность, которую можно получить при генерации частот с указанной выше точностью, ограничена следующими значениями:
| Частота генерации, до кГц |
Максимальная скважность |
| 1 |
120 |
| 3 |
60 |
| 4 |
40 |
| 6 |
30 |
| 2 |
24 |
| 10 |
24 |
| Частота генерации, до кГц |
Максимальная скважность |
| 12 |
20 |
| 15 |
12 |
| 30 |
8 |
| 40 |
6 |
| 60 |
5 |
| 120 |
3 |
Пример
Для получения скважности 4 необходимо разорвать перемычку
4 (со стороны В) – множитель ×4 : Q = 1 ×4 = 1 × 4 = 4
Пример
Для получения скважности 2 необязательно разрывать перемычку
2 (со стороны В) – множитель ×2 (см. выше)
|
